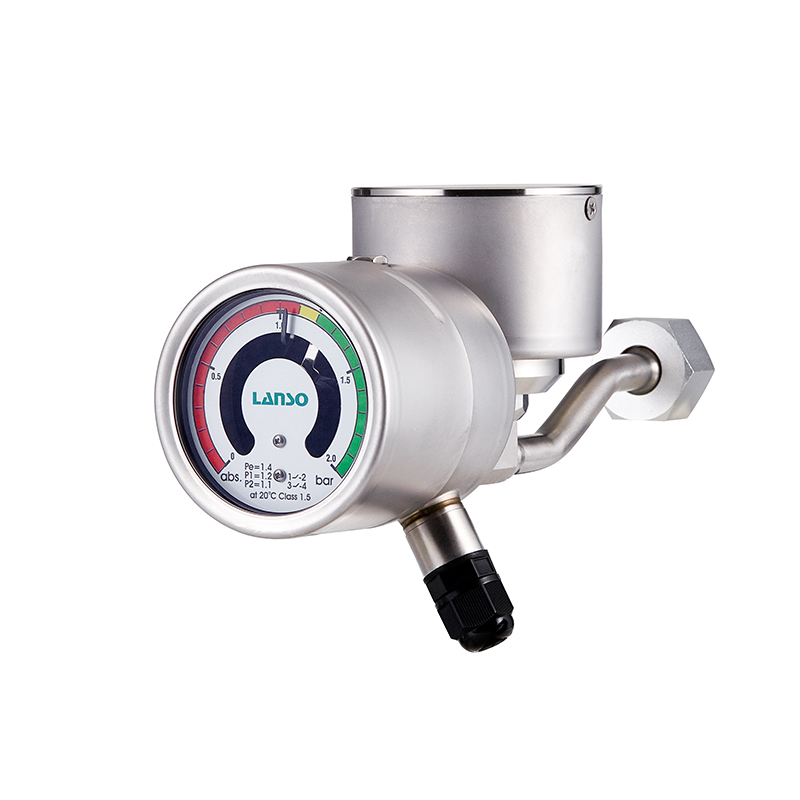

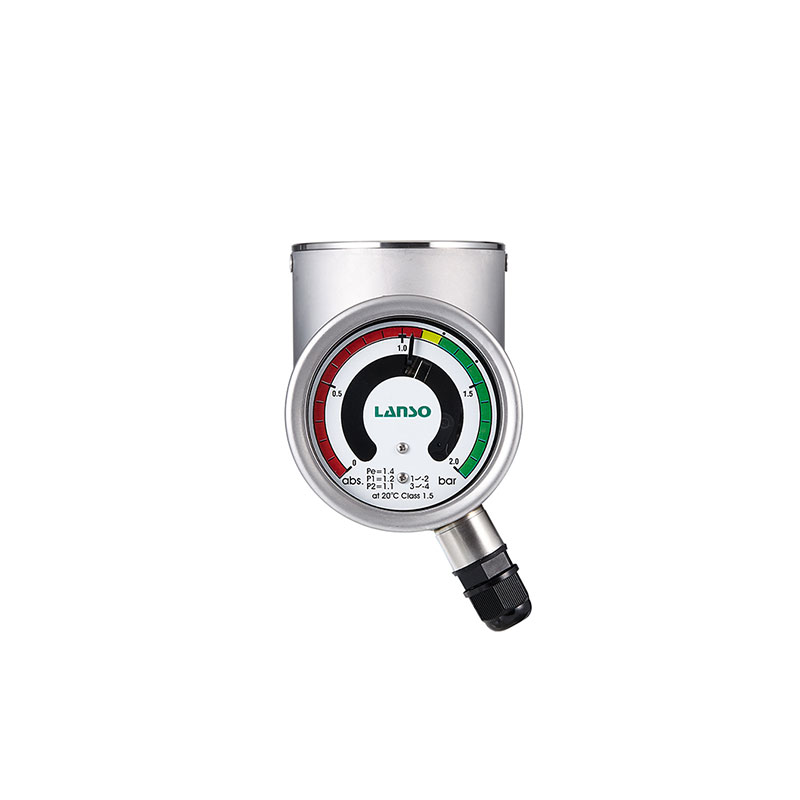

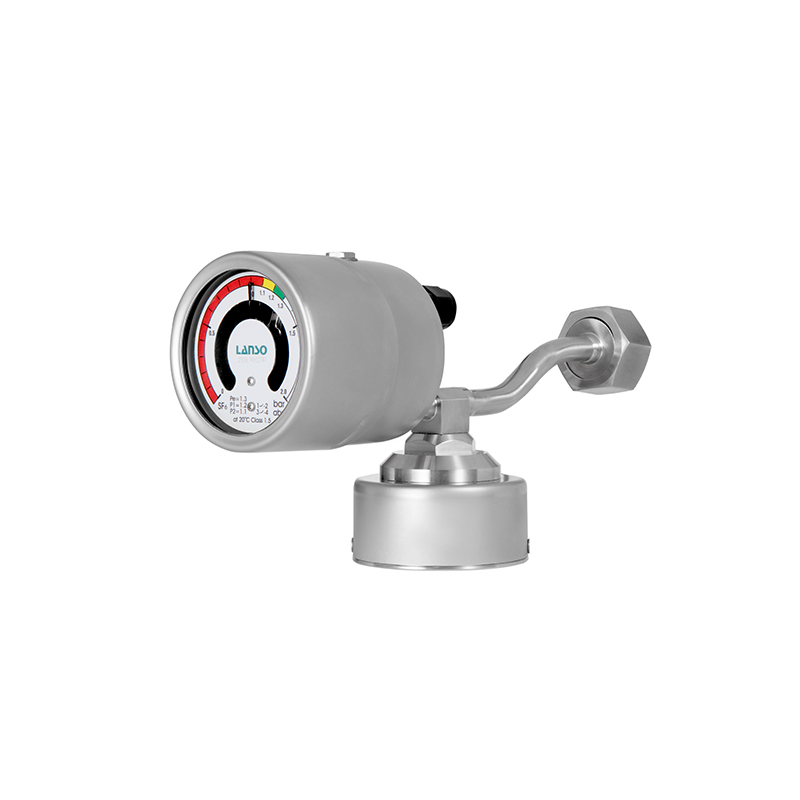

用于監控密閉容器中氣體的密度，可廣泛應用于中壓開關柜、環網柜。能夠現場顯示氣體密度，同時可靠輸出SF6氣體密度信號供遠程監視、監測。

可提供新建變電站配套及現有變電站改造等多種解決方案。

SF6氣體絕緣環網柜

SF6氣體絕緣開關柜

  小型化設計，安裝接口特別定制，方便可靠。

  可根據用戶需求提供上限3組開關動作接點。

  帶有RS485遠傳功能，方便遠程監測

外殼直徑：Φ64mm

2、外殼材質：不銹鋼

3、測量范圍：0 ~ 2bar abs.（可定制）

4、測量精度：

±1.5%FS（+20±1℃）

±2.5%FS（-20℃～+60℃）（氣態）

5、工作溫度：-20°C～+60°C, 相對濕度≤ 95%RH

6、防護等級：IP65

7、泄漏率： ≤1×10^-9Pa·m³/s （氦氣檢漏）

8、壓力接口：M20×1.5（可定制）

9、安裝方式：徑向或軸向

10、絕緣性能：絕緣電阻：>100MW (DC 500V)

工頻耐壓： 2000V, 50/60 Hz 1 min

11、接點類型：磁助式電接點開關（上限3組，常開或常閉）

12、接點電氣參數：功率：30VA

    工作電壓上限：380V

    通過電流上限：1A

13、重量：   0.3kg

14、感壓元件：波頓管

遠傳部分主要電氣性能指標和規格

l  工作電壓：DC 10~30V

l  功耗：    <0.5W

l  通訊方式：RS485

l  通訊協議：ModBus RTU

l  傳輸速度：9600bps

l  電磁兼容性能

IEC61000-4-2：4級

IEC61000-4-3：3級

IEC61000-4-4：4級

IEC61000-4-5：3級

IEC61000-4-6：3級

IEC61000-4-8：5級

測量范圍

工作溫度可選-40℃～+60℃

出線方式及電纜線長度

安裝方向

高海拔環境使用

可檢測SF₆、Air、N2、SF₆+N₂等氣體

可定制性能參數滿足國網新標準
